Комплект для фрезерования окружностей AMS RADIUS
Исполнение
-
Без профиля
-
С профилем 400мм
-
С профилем 700мм
-
-
Количество
шт
2 900 ₽
Цена за 1 шт
Комплект для фрезерования окружностей AMS Radius
Комплект поможет Вам быстро и точно фрезеровать дуги и окружности.Особенности
• Используется вместе с копировальным кольцом 30 мм (в комплект не входит)• Подходит для любых вертикальных фрезеров.
• Минимальный радиус составляет - 130мм.
• Максимальный радиус ограничивается длиной профиля AMS FORM 2.0 или FORM 3.0 Lite и Pro минус 100мм.
• Комплект можно приобрести без профиля, если есть фрезерный шаблон AMS FORM 2.0, FORM 3.0 Lite и Pro или совместно с профилем FORM 2.0, FORM 3.0 версии Lite и Pro, если нужна произвольная длина.
Подготовка:
• Определите на полотне центр окружности;• Наживите (продавите) точку центра острием ручки-фиксатора;
• Закрепите копировальное кольцо на фрезере;
Сборка Комплект для фрезерования окружностей AMS Radius:
• Часть профиля с ручкой-фиксатором установите и зафиксируйте на профиле для фрезерного шаблона (FORM 2.0, FORM 3.0 Lite и Pro) с нанесенной шкалой таким образом, чтобы его боковая поверхность совмещалось с отметкой ноль;• Вдоль этой же шкалы установите часть профиля с отверстием под копировальную втулку, используя размету* в зависимости от диаметра используемой фрезы, выставите необходимый радиус и зафиксируйте профиль;

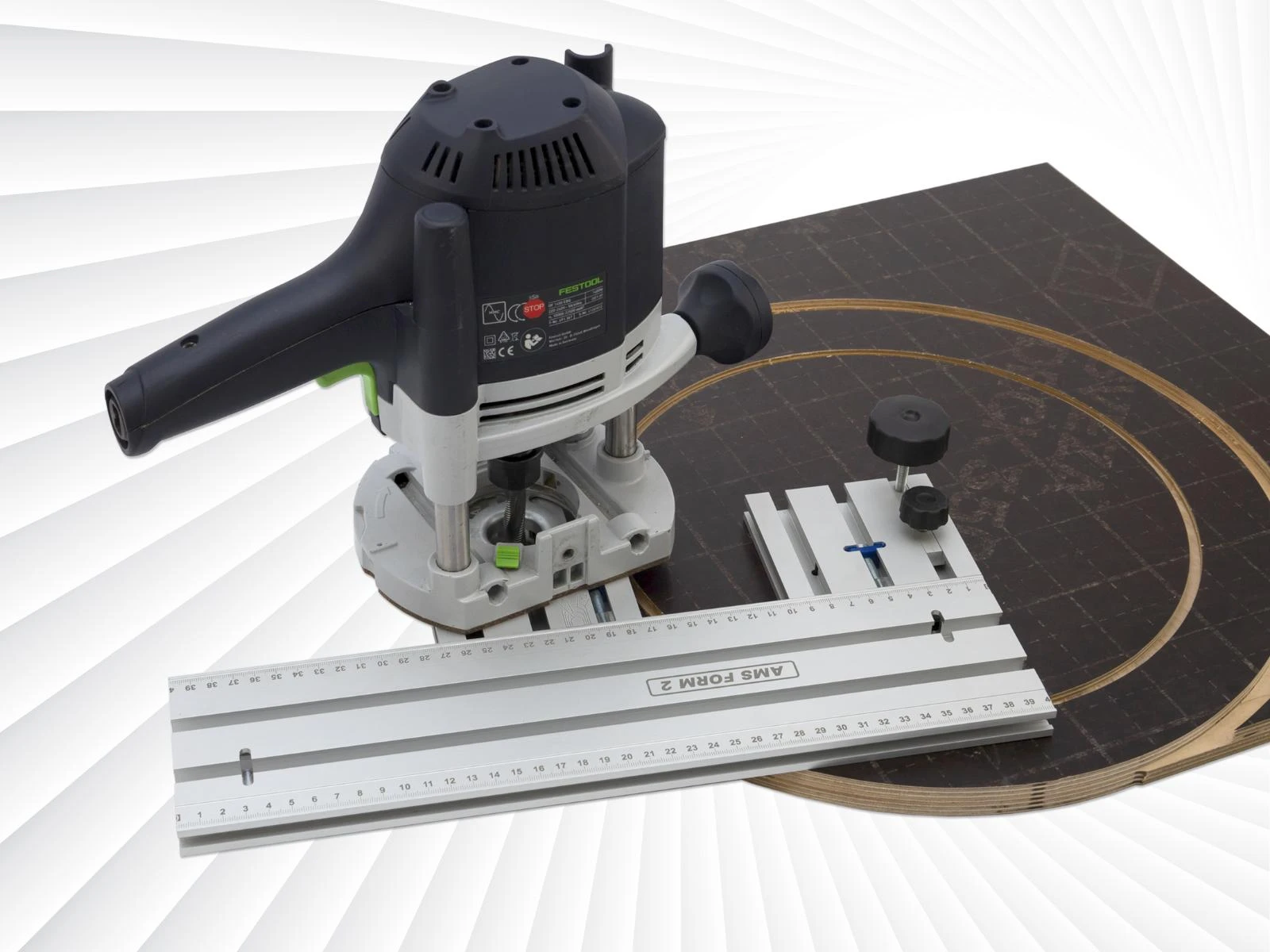

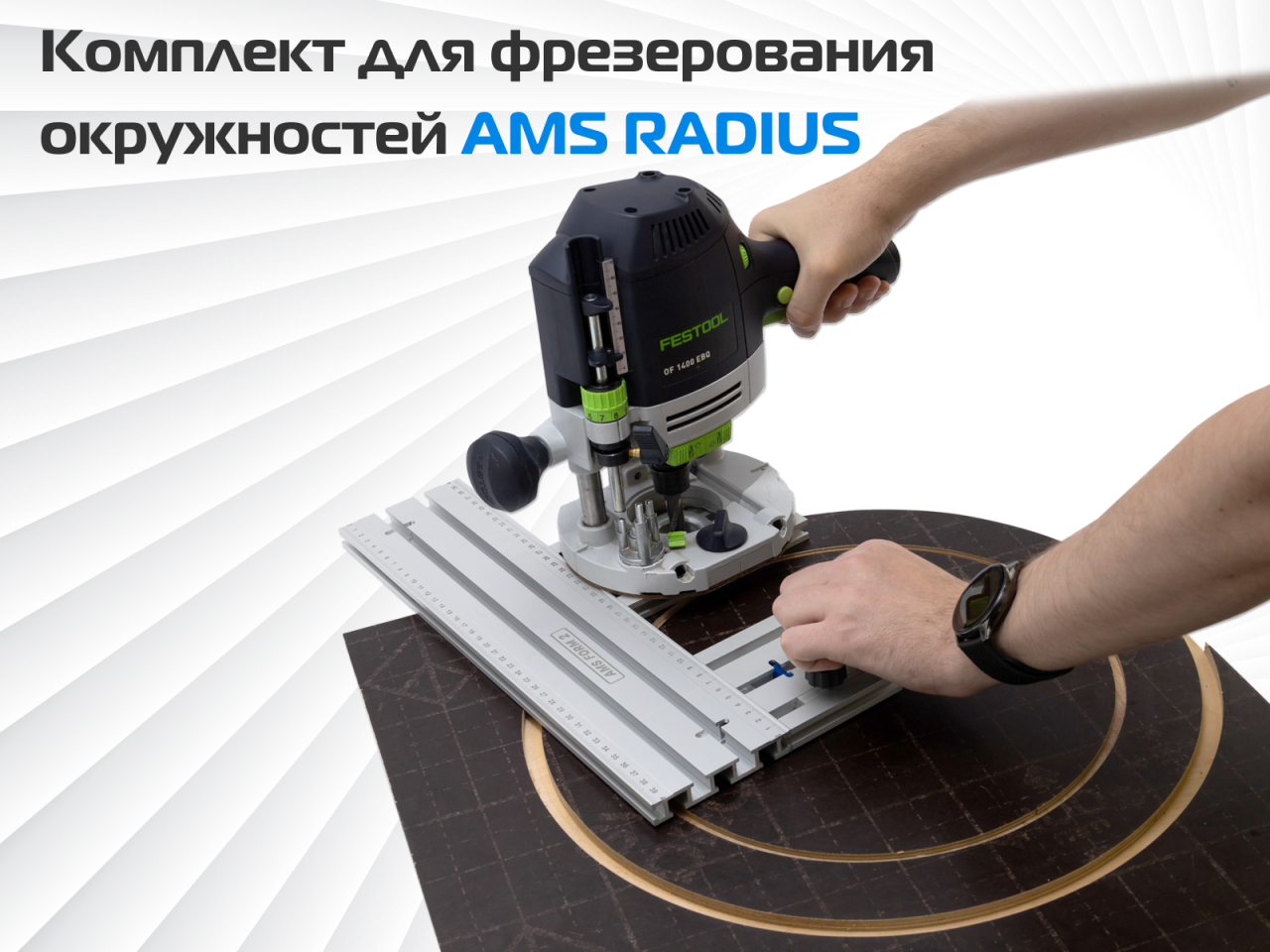

• Расположите AMS Radius на полотне совместив центр окружности и острие ручки-фиксатора. Установите фрезер так, чтобы копировальное кольцо попало внутрь отверстия на профиле;
• Можно начинать работать**.
* Для точной настройки, каждому диаметру фрезы соответствуют две риски. Одна расположенная ближе к отметке ноль, по ней выставите радиус если нужно фрезеровать внутреннюю поверхность окружности. Если фрезеруете внешнюю поверхность , то выставите по второй риске.
** Во время работы придавливайте ручку-фиксатор чтобы избежать смещения центра окружности.
Производитель оставляет за собой право менять характеристики, внешний вид, комплектацию товара
